溫度沖擊試驗箱是一種測試樣品在短時間內經歷快速溫度變化的試驗設備，其主要結構包括以下部分：

1. 內部測試室：通常由不銹鋼或鋁合金等材料制成，可承受高低溫度沖擊測試環境。內部測試室內部有支撐架或其他固定裝置，用于支撐測試樣品。

2. 加熱器和制冷器：加熱器和制冷器分別用于升高和降低測試室內部的溫度。加熱器通常由電加熱管制成，制冷器則采用壓縮機制冷方式。

3. 控制系統：溫度沖擊試驗箱的控制系統通常由PLC控制器和觸摸屏等組成。PLC控制器可實現溫度控制、時間控制、溫度曲線控制等功能，觸摸屏則用于實時監測試驗過程。

4. 氣動系統：氣動系統用于控制冷熱氣體流向測試室，以實現快速溫度變化。它由壓縮空氣源、氣動執行器、氣動閥門等組成。

5. 內部絕緣材料：用于隔離測試室內部和外部環境，以保持測試環境的穩定性。常見的絕緣材料有硬質聚氨酯泡沫。

按照結構分類，主要有以下區分：

一、一箱一區式溫沖箱

“一箱一區式溫沖箱”的溫度沖擊試驗箱，在溫度轉換的過程中，工作區內的全部熱空氣都會保留在工作區空間內，轉化為下一個溫度預置區的負荷，而且一箱一區式溫度沖擊試驗箱需要調整的工作空間是試驗箱的工作區體積和溫度預置區體積之和，故完成同樣溫度沖擊試驗要求的一箱一區式溫度沖擊試驗箱比一箱兩區式的溫度沖擊試驗箱消耗更多的能源。

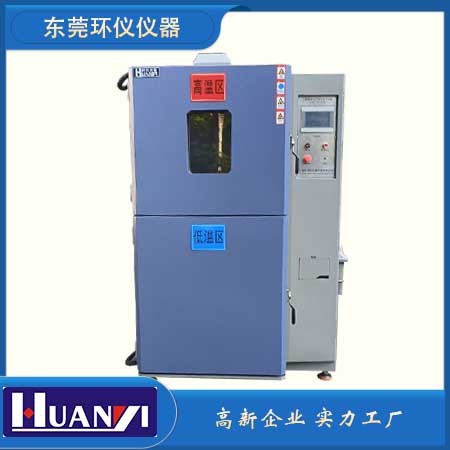

二、一箱兩區式溫沖箱

“一箱兩區式溫沖箱”，溫度沖擊箱在吊蘭從高溫區轉移到低溫區的瞬間，只有一部分高溫區的熱空氣流竄入到低溫區，加上被試產品和吊蘭的熱慣量的進入，使低溫區原來已調整好的冷空氣溫度迅速升高，升高的溫度值與吊蘭轉換時間，高低溫區的容積、產品和吊蘭的熱容量及溫度沖擊的溫度范圍有關，吸收這部分熱量并降低侵入氣流、產品與吊蘭的溫度，使之達到溫度的低溫沖擊要求，需要補充一定量的制冷功率，這段時間就是溫度沖擊試驗標準要求的“溫度恢復時間”，現有試驗標準大都是小于5min。

三、一箱三區式溫沖箱

“一箱三區式溫沖箱”，產品在兩個溫區間轉移的路線是“高溫區”-“常溫區”-“低溫區”-“常溫區”-“高溫區”，稱這類溫度沖擊試驗箱為一箱三區式溫度沖擊試驗箱。中間增加“常溫區”的目的，一是便于試驗進行前或在試驗進行過程中，停留在“常溫區”檢測產品的性能指標，另外也有助于縮短溫度沖擊試驗期間的溫度恢復時間，因?yàn)橐幌淙齾^(qū)式溫度沖擊試驗箱每次打開溫區移動產品時，高（低）溫區都是和大氣環境交換熱（冷）量，冷熱量交換的溫度差大體上只是一箱兩區式的一半，其熱（冷）量的散失較低，故溫度恢復時間比一箱兩區式更快，實際上，大型兩箱式溫度沖擊試驗箱是這類一箱三區式溫度沖擊試驗箱的放大版。

總的來說，溫度沖擊試驗箱的結構設計需要考慮到高低溫環境下的穩定性和安全性，以及控制系統的可靠性和精確性。
